ＰＩＣサーボセンター　バージョン２

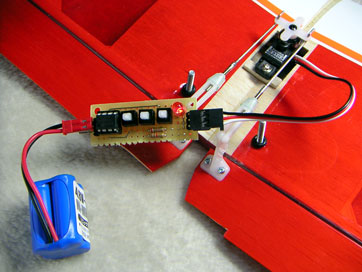

リンケージをする時にサーボを中立状態にしてリンケージするのは基本ですが、これがなかなか面倒で、送信機と受信器にバッテリを用意してと以外に大掛かりです。そこで、ＰＩＣでサーボの中立位置の信号を出してやれば、他に用意するものはバッテリだけで済みます。そこで、考えたのがＰＩＣサーボセンターです。

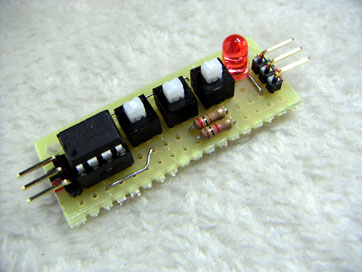

このＰＩＣサーボセンターは、バージョン２になります。先回のものは、サーボホーンを中立位置にするだけのものでしたが、バージョン２は、ボタンを３つ使って、中立位置はもちろん、左右にゆっくり動かすことができます。
そして、中立位置調整機能とデフォルトセット機能を追加しました。使用方法を次に箇条書きにしました。
稼働モードは、ＮＵＥＴＲＡＬボタンを押すと中立位置、ＵＰボタンを押すと順方向へゆっくり動く、ＤＯＷＮボタンを押すと逆方向へゆっくり動く、 稼働モード中の状態ＬＥＤは、点灯です。 設定モードは、ＵＰボタンとＤＯＷＮボタンを両方押しながら電源を入れると設定モードになり、ＵＰボタンとＤＯＷＮボタンを使って中立位置の調整します。登録は、ＮＵＥＴＲＡＬボタンを２秒以上押しつづけてください。 設定モード中の状態ＬＥＤは、はやい点滅です。 デェフォルトセットモードは、初期状態に戻す操作です。３つのボタンをすべて押しながら電源を入れます。ボタンを２秒以上押しつづけると初期状態に戻ります。 デェフォルトセットモード中の状態ＬＥＤは、ゆっくりの点滅です。
部品表
ＰＩＣ　：	ＰＩＣ１２Ｆ６７５	１本
抵抗　：	２００Ω　１／６Ｗ	１本
抵抗　：	１ＫΩ　１／６Ｗ	１本
スイッチ　：	押しボタン	３本
ＬＥＤ　：	高輝度	１本
コード他　：		１式

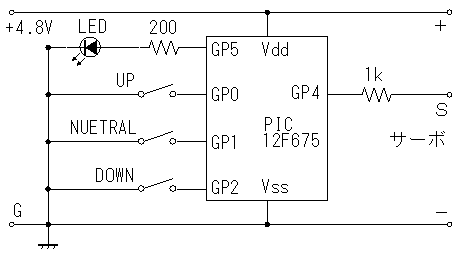

回路図
ＰＩＣ１２Ｆ６７５のソース　ServoCnt.asm　(21KB) ＰＩＣ１２Ｆ６７５のＨＥＸ　ServoCnt.hex　(2KB)
ここでは、ＰＩＣについての説明は、専門誌やＰＩＣ関連サイトにおまかせして、控えさせていただきます。ちょっとした思い付きで作成した物ですが、使ってみると大変便利なものでした。これから、使い込んでいくと色々と気づく点が出てくると思います。これが、更なるバージョンアップになればと願います。
※ＰＩＣは、５．５Ｖ以上の電圧を加えると壊れます。特に、満充電した電池は４本で５．６Ｖ以上になる場合もありますので、ご使用にご注意ください。
